产品描述：

产品概述：

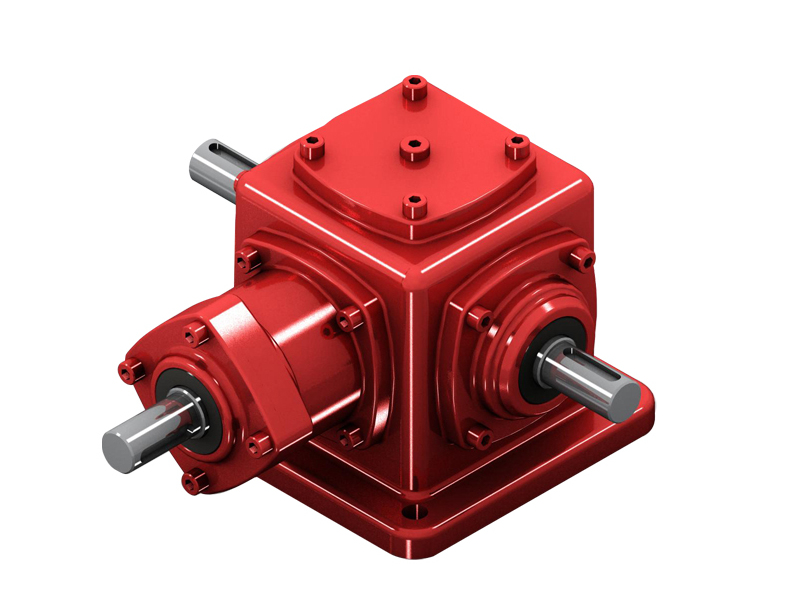

转向箱又名换向器、转向器，是一种动力传达机构，是减速机中的一个系列，在工业领域有很广泛的应用。转向箱目前已经实现了标准化和规格多样化。转向箱有单轴、双横轴、单纵轴，双纵轴可选。速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部为实际传动比。转向箱可以正反运转，低速或高速传动平稳。转向箱当速比不是1:1时，横轴输入、纵轴输出为减速，纵轴输入、横轴输出为增速。

产品结构：

1、机壳：采用高钢性FC-25铸铁铸造；

2、齿轮：采用优质高纯净度合金钢50CrMnT调质加工，经渗碳淬火处理及研磨而成；
3、主轴：采用优质高纯净合金钢40Cr调质加工，具备高悬重负荷能力。
4、轴承：配备具重负荷能力的滚锥轴承；
5、油封：采用进口双唇油封，具有极高的防尘防漏油能力。

性能特点：

1、T系列螺旋伞齿轮转向箱，标准化，多品种，速比全部为实际传动比，平均效率达98% 。

2、螺旋伞齿轮转向箱有单轴、双横轴、单纵轴、双纵轴可选。
3、齿轮转向箱可以正反运转，低速或高速传动平稳，而且噪声低，振动小，承受力大。
4、当速比不为1：1时，横轴输入、纵轴输出为减速，纵轴输入、横轴输出为增速。

技术参数：

速比范围：1:1  1.5:1  2:1  2.5:1  3:1  4:1  5:1

扭矩范围：11.2 — 5713 Nm

功率范围：0.014 — 335 kW

安装前注意事项：

1、转向箱在使用前应对安装轴进行清洗，并检查安装轴是否有碰伤、污物，若有应全部清除干净。

2、转向箱的使用温度为 0～40 ℃。
3、检查与转向箱联接的孔的配合尺寸是否符合要求，孔的公差应为H7。
4、使用前应将最高位处的堵塞换上排气螺塞，保证转向箱运行时排出体内气体。

安装与维护：

1、转向箱只能安装在平的、减震的、抗扭的支撑结构上。

2、在任何情况下，不允许用锤子将皮带轮、联轴器、小齿轮或链轮等敲入输出轴上，这样会损坏轴承和轴。
3、转向箱安装后，检查是否灵活。正式使用请必须进行空载试验，在运转正常的情况下，再逐步加载运转。
4、转向箱严禁超过额定载荷使用。
5、转向箱在使用前和工作中应检查油位是否正常。

润 滑：

1、初期使用二周或100-200小时，为初摩耗期，这之间可能有少许金属摩耗粉粒，请务必清洁内部，并换新润滑油。

2、长期使用时，每半年至一年或1000-2000小时更换一次润滑油。
3、转向箱润滑油采用中国石油全效齿轮油90-120度，低转速、轻负荷条件，建议采用全效齿轮油90度，重负荷、高温的条件，建议采用全效齿轮油120度。
